SF6氣體具有良好的絕緣性和滅弧性,在電力系統中得到了普遍的應用。但是,電力設備一旦發生SF6氣體泄漏，SF6氣體及其分解產物不*污染環境，而且影響電力設備安全運行，甚至危害工作人員的身體健康。因此,對電力系統中SF6氣體濃度檢測具有非常重要的意義。為滿足電力系統中精確檢測SF6氣體濃度的實際需求，根據紅外光譜吸收理論，采用單光束雙波長的差分吸收檢測技術，設計并實現了一種小型化高性能的非分光紅外SF6傳感器。在光學系統中，選用新型的電調制紅外光源取代傳統的機械斬波式調制光源，有效提高了系統的緊湊性和穩定性；利用集成了高精度濾光片的熱釋電紅外探測器實現光電轉換，結合測量通道和參比通道兩路輸出，有效增強了傳感器的檢測精度和抗干擾能力；在電路系統中針對光源的工作特性，設計有驅動電路實現了光源的電調制，提高了光源工作的穩定性。

針對探測器的工作特性，通過合理設計信號調理模塊，實現了對探測器輸出微弱信號的放大、整流、濾波等功能;傳感器以單片機系統為控制**，實現信號的采集、數據處理、串口通信以及光源調制等功能。實驗中，采用標準濃度SF6氣體對傳感器進行標定，擬合出了SF6氣體濃度與輸出電壓的關系曲線。實驗結果表明，設計的傳感器系統能夠準確檢測0-2000ppm范圍內的SF6氣體濃度，系統的重復性、穩定性和檢測誤差均滿足預期要求。該SF6紅外傳感器具有小型化、壽命長、成本低、響應速度快等特點，在電力行業等領域具有廣闊的應用前景。

原理概述

非分光性紅外線技術(non-dispersive infrared absorption，NDIR)是基于氣體吸收理論的光譜類氣體檢測方法。其表現為：紅外光源發出的紅外輻射經過一定濃度待測的氣體吸收之后，特定波長（SF6對應10.6um，詳見右下圖：SF6紅外吸收光譜圖）上光強度會發生與氣體濃度相對應的變化，其變化規律可由比爾-朗伯吸收定律描述。因此可以根據光強變化求出氣體濃度。

比爾-朗伯氣體吸收定律示意圖 SF6紅外吸收光譜圖

行標要求

根據2016年新發布的電力行業推行標準：《DLT 1555-2016 六氟化硫氣體泄漏在線監測報警裝置運行維護導則》第4.2條分類引用如下：

首先，用戶應確認需求和供貨廠家實際交貨的是以半導體法或聲波法等原理的定性采樣原理需求為準，還是采用以非分光式紅外吸收定量采樣原理需求為準。兩者相比而言，紅外定量采樣是定性采樣成本的至少兩倍以上，并且由于定性采樣的準確度低（一般定性準確度15%FS左右，而紅外定量在5%FS以內），導致受其他氣體（常見于現場油漆施工或分解、電纜表層材料分解等）的影響明顯，誤報警率高，實用性不強。

進而，在選擇確定上述原理后，用戶應確認產品需求和供貨廠家實際交貨的是擴散分布式紅外傳感器采樣架構，還是集中泵吸式紅外傳感器采樣架構。行業標準要求的兩者架構如下：

特別注意：行業中存在許多以聲波法原理，**顯示界面上以定量顯示來充當定量型紅外光譜法的產品，用戶在應用時要特別注意和鑒別。

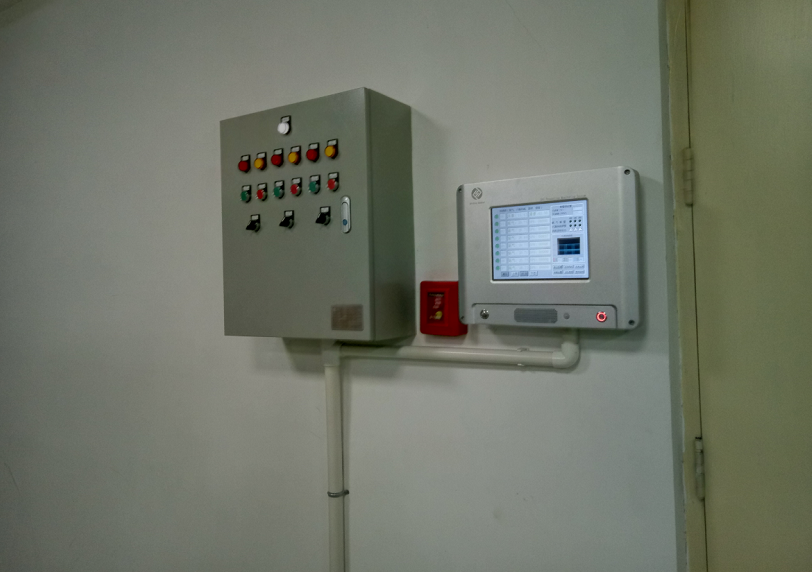

應用建議

擴散式架構比泵吸式架構更具有的優勢，表現如下：

1. 擴散式架構為就地分布式實時檢測，不存在泵吸式架構中采樣泵機械或管路等物理的干擾條件，能夠真實地反映和警示每一個就地現場的SF6超標和氧量情況（尤其是缺氧情況一旦受到泵吸長距離輸送，就破壞了現場的實際狀態）。因而泵吸式不能準確反映每一個泄漏點位的真實水平。

2. 擴散式因為每個泄漏點位都配置了一只SF6紅外傳感器和一只氧量傳感器，每個點位采樣都是相互獨立的，均為就地直接接觸式模擬采集數字轉化后采樣，不存在泵吸式架構中的二次采樣分析腔室，不受管路和分析腔室殘余氣體相互混合對檢測準確度的影響。并且泵吸式架構中一個變電站*有一只紅外SF6傳感器和一只氧氣傳感器，一旦該傳感器失效或不良，整個系統的所有監測點位將全部失效。

3. 擴散式為現場實時檢測，不存在泵吸式冗長的采集管路，以及電磁閥切換并逐個分析帶來的時間差，實時性好。報警響應速度迅速，不會因電磁閥逐個切換分析導致時間延遲。從上述行業標準7.1.3中強調泵吸式架構中導氣管路不應超過30米，但實際應用中，即使中等規模的110KV變電站，由于受電纜溝槽的彎曲規范鋪設，超過30米是極為常見的。并且該條款中也強調：若配置多個檢測采樣點，則每個采樣點采樣時間不應超過5分鐘，總的采樣周期不應超過1小時，既說明實時性不好，并且在實際應用中超過12個監測點的項目非常多，因而存在很大的應用局限性。

4. 擴散式因不存在機械結構的電磁閥，以及采樣吸力泵，這兩個部件都由于每時每刻經年累月都需運行采樣，因而存在機械磨損在1年左右就不良，甚至損毀的風險。用戶后續維護起來由于機械結構復雜，維護工作十分麻煩，維護成本非常高。

5. 擴散式也不存在因泵吸式從分析主機大量的四氟管鋪設到現場監測點位，四氟管受后續施工或檢修等因素導致電纜擠壓，而抽取不到氣體的情況常有發生，用戶又不能自己排查或排查起來非常麻煩，工作量大。

6. 從上述行業標準8.4條：裝置異常原因及處理措施，也可看出因泵吸式架構而帶來的維護問題多。摘錄如下：

7. 采用泵吸式架構還需要在現場布置集SF6氣體分析腔、電磁閥、氣體吸氣采樣泵的氣體分析采樣單元，通常還需要一個就地采集柜，既占用了現場場地，又增加了安裝的工作量。且設備越多，維護工作量越大。

8. 泵吸式架構是行業內廠家由于非分光式紅外吸收傳感器成本高，為了節省成本的一種設計方案。近年隨著紅外傳感器一定程度的成本下降，因而泵吸式架構已逐步退出市場，但行業中仍然存在較少廠家出于成本考慮在推薦使用。

結論

1. 出于實用性考慮，建議不采用以半導體法、聲波法等定性原理的SF6傳感器。

2. 建議采用擴散式紅外吸收傳感器原理的分布式SF6采樣檢測應用產品，可極大提高系統可靠性和減少后續維護人員的工作量。采樣更加準確，應用效果優越。
